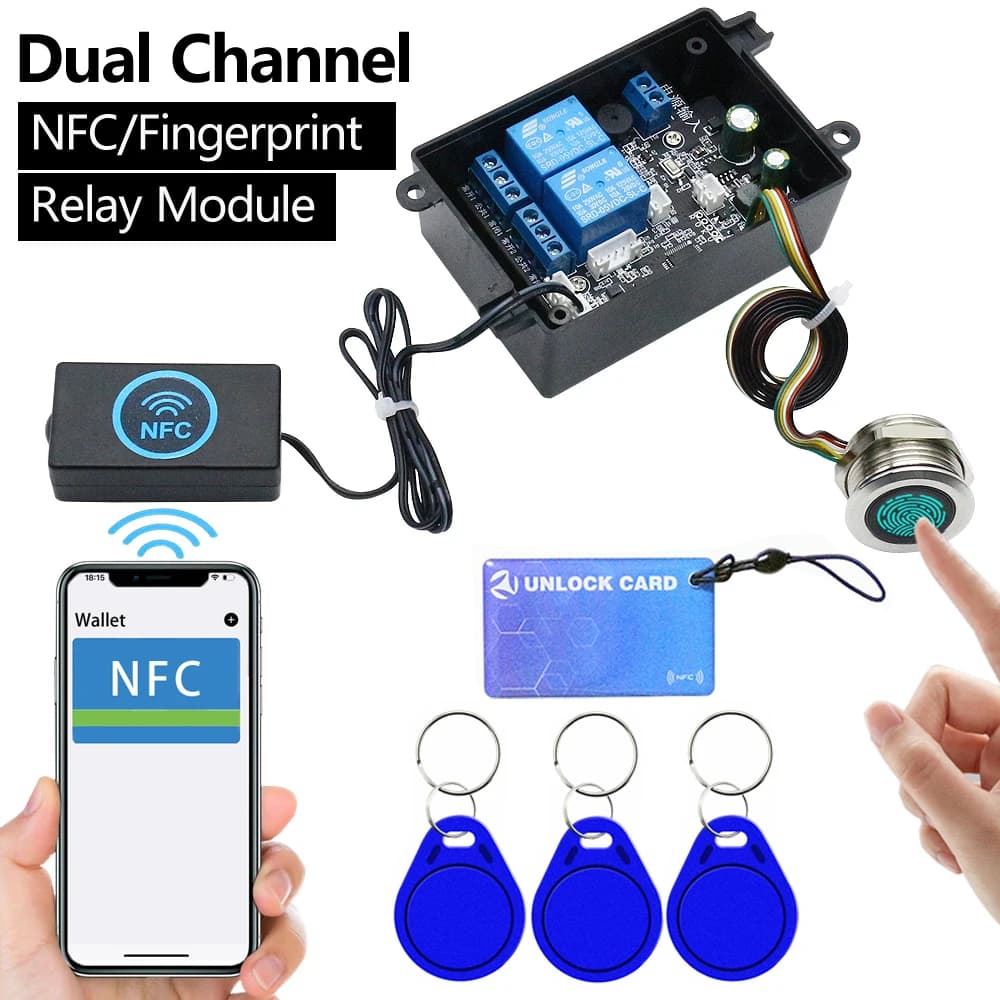

Fingerprint access control relay module IC card induction electric lock control board mobile phone NFC card car unlock modificat

Tegangan Masukan: DC10V-DC120V Jenis kartu baca: 13.56mhz Metode pembukaan kunci: kartu IC, sidik jari, Mobile phone NFC card Kapasitas penyimpanan kartu: 100 buah Kapasitas penyimpanan sidik jari: 50 buah Mode kontrol: 10 mode kontrol (Penundaan relai dan waktu tunggu dapat disesuaikan) Note: If you use your phone's NFC card to unlock, your phone must support NFC; and your phone itself needs to support adding a door card key; NFC applications downloaded from third-party markets are not compatible. Control mode selection: Berkedip biru sekali: menunjukkan mode relai 1 1) sidik jari atau kartu tidak terkunci dengan sukses, keluaran Antarmuka 3V, tunggu 1S, lepaskan 1 yang terhubung 0.5S. Sidik jari atau kartu dibuka kembali. 2) relai 2 terputus setelah 0.5 detik koneksi, dan antarmuka 3V dimatikan. Berkedip biru dua kali: menunjukkan mode relai 2 1) Jika sidik jari atau kartu tidak terkunci dengan sukses, relai 1 terhubung; Jika sidik jari atau kartu gagal dibuka kembali, relai 1 akan terputus. 2) Jika sidik jari atau kartu berhasil dibuka kembali, relai 2 juga akan terhubung. Setelah melepaskan jari atau melepas kartu, relai 2 akan segera mati. 3) verifikasi kartu atau sidik jari lagi, dan lepaskan relai 1 terlepas dari keberhasilan atau kegagalan. Berkedip biru tiga kali: menunjukkan mode relai 3 1) Jika sidik jari administrator atau kartu manajemen dibuka dengan sukses, relai 1 terhubung. Setelah dibuka dengan sukses lagi, relai 1 terputus. 2) Jika sidik jari atau kartu pengguna pengguna umum dibuka dengan sukses, relai 2 akan terputus setelah 0.5 detik koneksi. Cahaya biru berkedip empat kali: mewakili mode relai 4 1) setelah Sidik Jari administrator atau kartu manajemen dibuka dengan sukses, relai 1 terhubung, dan setelah dibuka dengan sukses lagi, relai 1 terputus. 2) setelah kartu pengguna berhasil dibuka, relai 2 akan terputus setelah 0.5 detik koneksi. 3) setelah sidik jari pengguna digunakan untuk membuka dengan sukses, relai opsional 3 akan terputus setelah 0.5 detik koneksi. Lampu biru berkedip lima kali: menunjukkan mode relai 5: 1) Jika sidik jari administrator atau kartu manajemen dibuka dengan sukses, relai 1 terhubung. Setelah dibuka dengan sukses lagi, kedua relay 1 dan 2 terputus. 2) setelah kartu pengguna umum dibuka dengan sukses, relai 2 terhubung. Setelah dibuka dengan sukses lagi, relai 2 terputus. 3) jika Buka kunci sidik jari berhasil untuk pengguna biasa, putuskan sambungan dengan relai 3 setelah koneksi 0.5 detik. Lampu biru berkedip enam kali: menunjukkan mode relai 6 1) Jika sidik jari atau kartu dibuka dengan sukses, relai 1 dan 2 akan terhubung pada saat yang sama; Lepaskan setelah 0.5 detik. Indikator biru berkedip tujuh kali: menunjukkan mode relai 7 1) Jika sidik jari atau kartu tidak terkunci dengan sukses, relai 1 dan 2 terhubung secara bersamaan; Setelah membuka kunci lagi, relay 1 dan 2 terputus secara bersamaan. Berkedip biru delapan kali: menunjukkan mode relai 8 1) sidik jari atau kartu tidak terkunci dengan sukses, keluaran Antarmuka 3V, tunggu 1S, lepaskan 1 yang terhubung 0.5S. (Relai 3 dinyalakan) 2) jika pembukaan sidik jari gagal atau kartu tidak terkunci lagi, relai 2 akan terputus setelah terhubung selama 0.5S, dan antarmuka 3V akan terputus setelah 5s. (Relai 3 terputus) Lampu biru berkedip sembilan kali: menunjukkan mode relai 9 1) manajemen sidik jari atau kartu manajemen dibuka dengan sukses, keluaran Antarmuka 3V, tunggu 1S, relai 1 terhubung 0.5S terputus. (Relai 3 dinyalakan) 2) setelah sidik jari pengguna atau kartu pengguna dibuka dengan sukses, relai 2 akan terputus setelah terhubung selama 0.5S, dan antarmuka 3V akan terputus setelah penundaan 5s. (Relai 3 terputus) Lampu biru berkedip sepuluh kali: menunjukkan mode relai 10 1) manajemen sidik jari atau kartu manajemen dibuka dengan sukses, keluaran Antarmuka 3V, tunggu 1S, relai 1 terhubung 0.5S terputus. 2) kartu pengguna tidak terkunci dengan sukses, dan relai 2 terhubung. Lepaskan setelah 0.5 detik; port 3V dimatikan setelah penundaan 5S. 3) sidik jari pengguna tidak terkunci dengan sukses, dan relai 3 terhubung. Lepaskan setelah 0.5 detik. Catatan: daftar kemasan tidak berisi relai 3, silakan beli sesuai dengan kebutuhan masing-masing. (Relay tidak diperlukan untuk mereparasi sepeda listrik dan kontrol pintu mobil 3) Packing list: Control board + shell x1, induction antenna x1, management card x1, user card x3 (Fingerprint sensor according to your favorite style to choose to buy)
