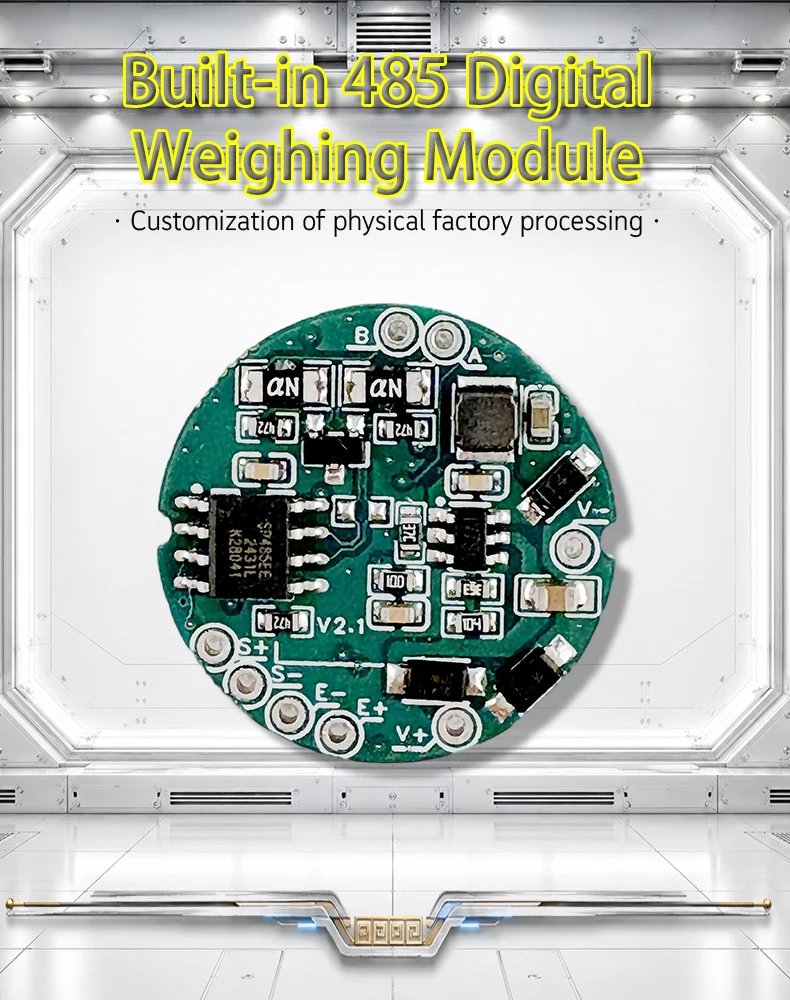

Built-in 485 Digital Weighing Transmitter Load Cell Amplifier Board 1/500000 Resolution Modbus Output

General Technical Specifications

Power Supply: DC 7–28VDC

Power Consumption: <1W

Operating Current: Depends on the number of external sensors and supply voltage; drive capability 500mA

Operating Environment: Temperature −40~85°C; Humidity 0%–95% RH, non-condensing

Isolation & Protection: Opto-isolation, power isolation, surge protection (not included in basic version)

Protection Level: IP65

Mounting Method: Mounting holes

Weight:≈30g

Communication Interface

Communication Method: RS485

Protocol: Standard Modbus RTU protocol; supports function codes 03, 06, 16 (0x10)

Baud Rates: 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200, 256000, 500000

Slave Software Address: 1–255; Broadcast address 254

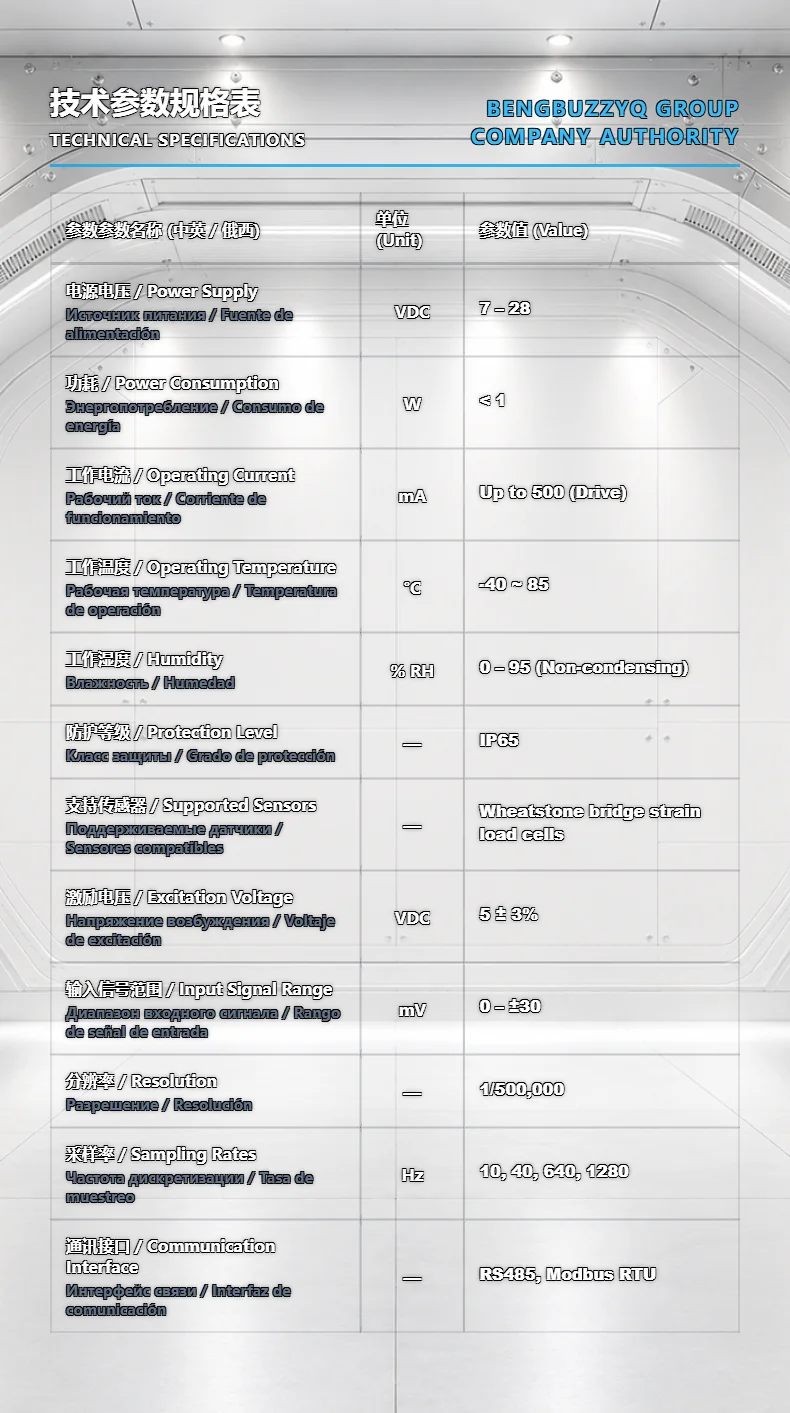

参数参数名称 (中英 / 俄西)

单位 (Unit)

参数值 (Value)

电源电压

/ Power Supply

VDC

7 – 28

Источник питания / Fuente de alimentación

功耗

/ Power Consumption

W

< 1

Энергопотребление / Consumo de energía

工作电流

/ Operating Current

mA

Up to 500 (Drive)

Рабочий ток / Corriente de funcionamiento

工作温度

/ Operating Temperature

°C

-40 ~ 85

Рабочая температура / Temperatura de operación

工作湿度

/ Humidity

% RH

0 – 95 (Non-condensing)

Влажность / Humedad

防护等级

/ Protection Level

—

IP65

Класс защиты / Grado de protección

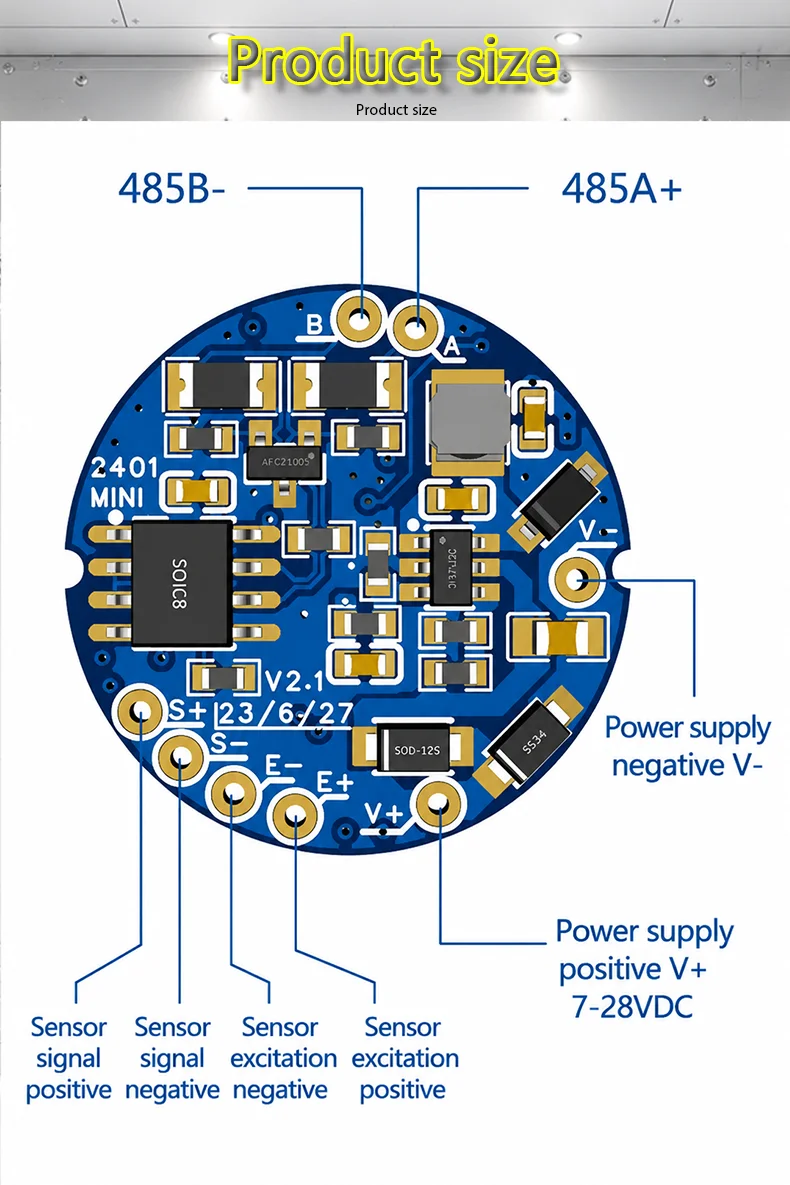

支持传感器

/ Supported Sensors

—

Wheatstone bridge strain load cells

Поддерживаемые датчики / Sensores compatibles

激励电压

/ Excitation Voltage

VDC

5 ± 3%

Напряжение возбуждения / Voltaje de excitación

输入信号范围

/ Input Signal Range

mV

0 – ±30

Диапазон входного сигнала / Rango de señal de entrada

分辨率

/ Resolution

—

1/500,000

Разрешение / Resolución

采样率

/ Sampling Rates

Hz

10, 40, 640, 1280

Частота дискретизации / Tasa de muestreo

通讯接口

/ Communication Interface

—

RS485, Modbus RTU

Интерфейс связи / Interfaz de comunicación

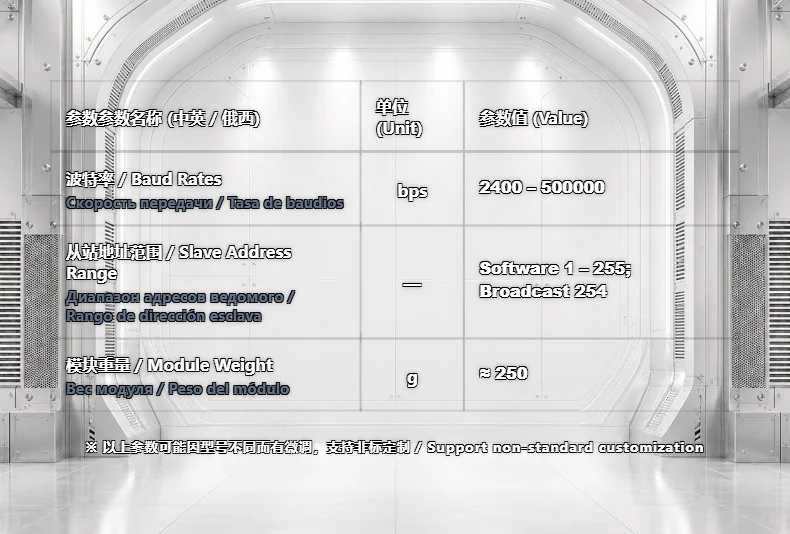

波特率

/ Baud Rates

bps

2400 – 500000

Скорость передачи / Tasa de baudios

从站地址范围

/ Slave Address Range

—

Software 1 – 255; Broadcast 254

Диапазон адресов ведомого / Rango de dirección esclava
