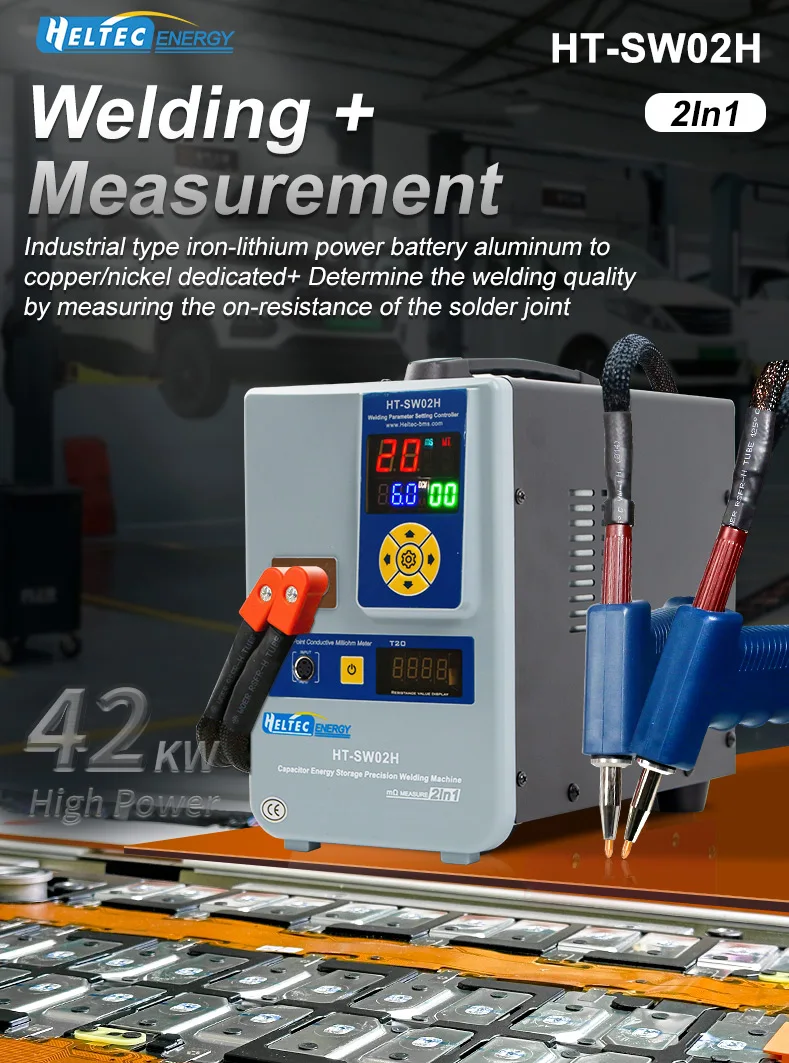

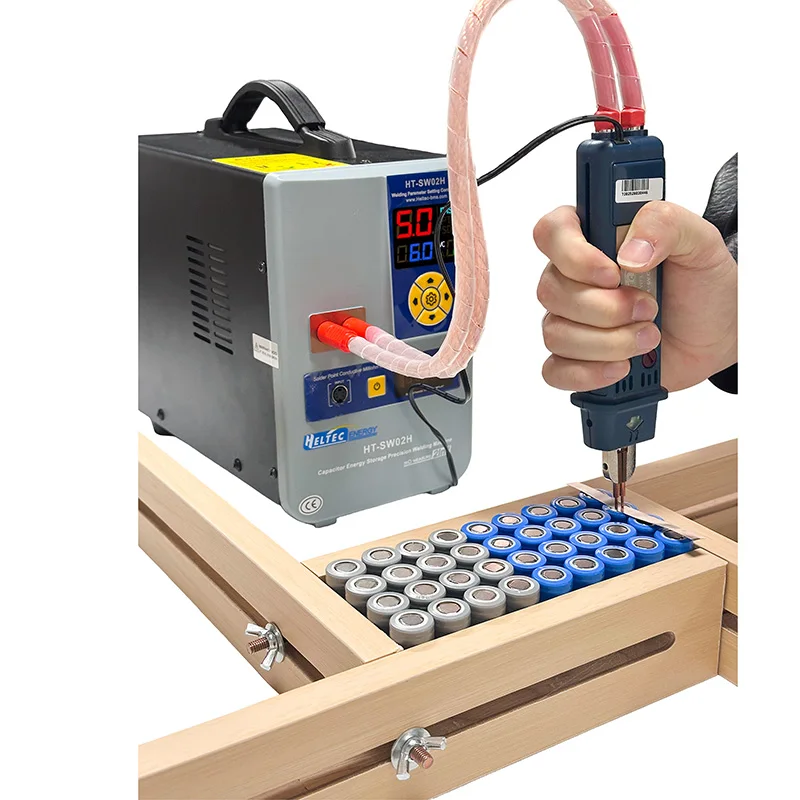

02H Spot Welders 7000A 42kw Pulse Battery Welding Machine Used For 18650 Lithium Batteries Pack Welding / Aluminum And Nickel

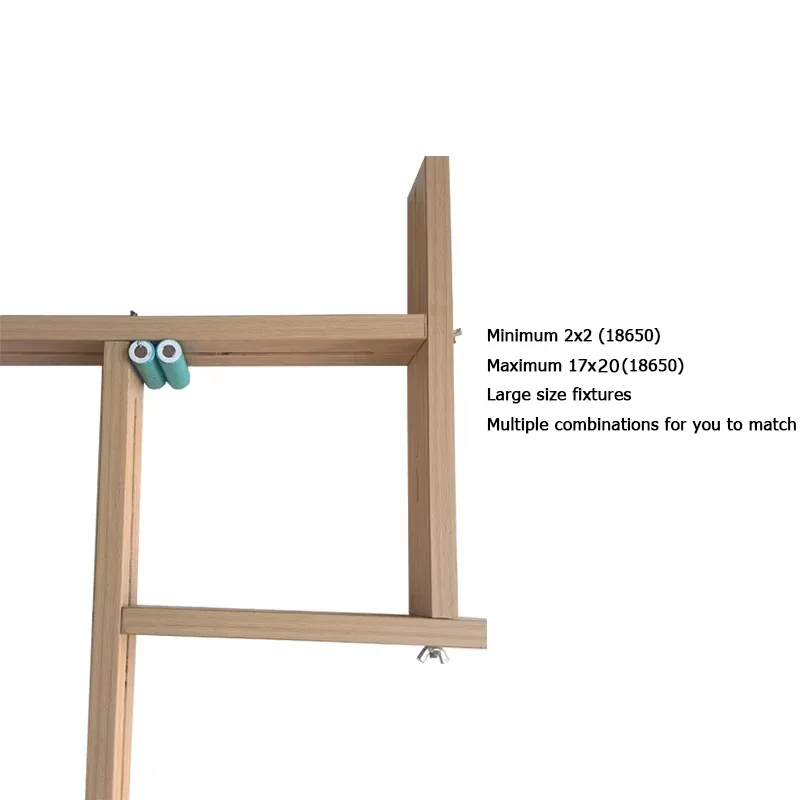

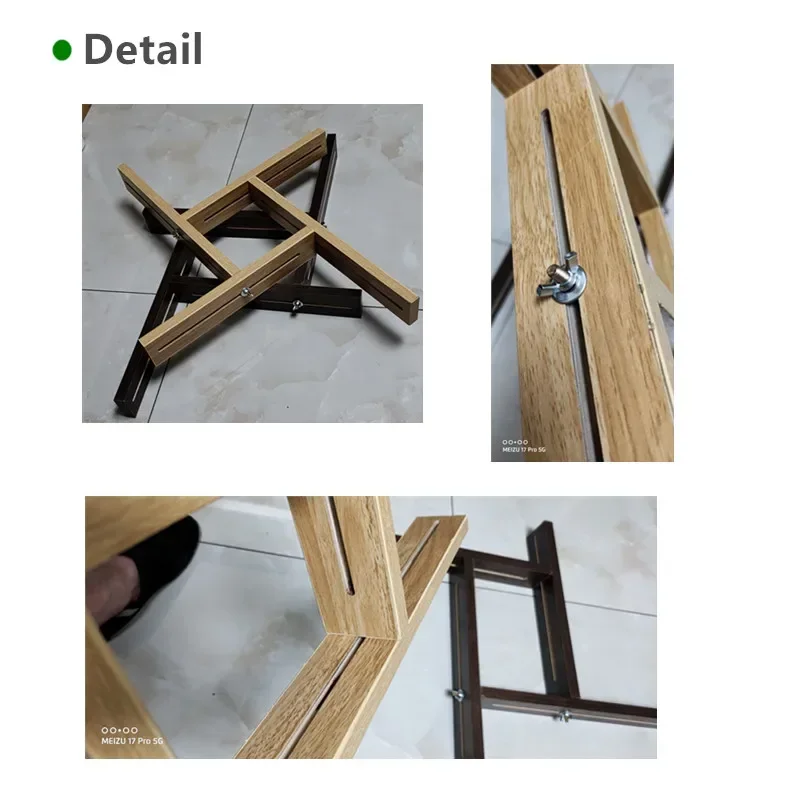

Battery clamp

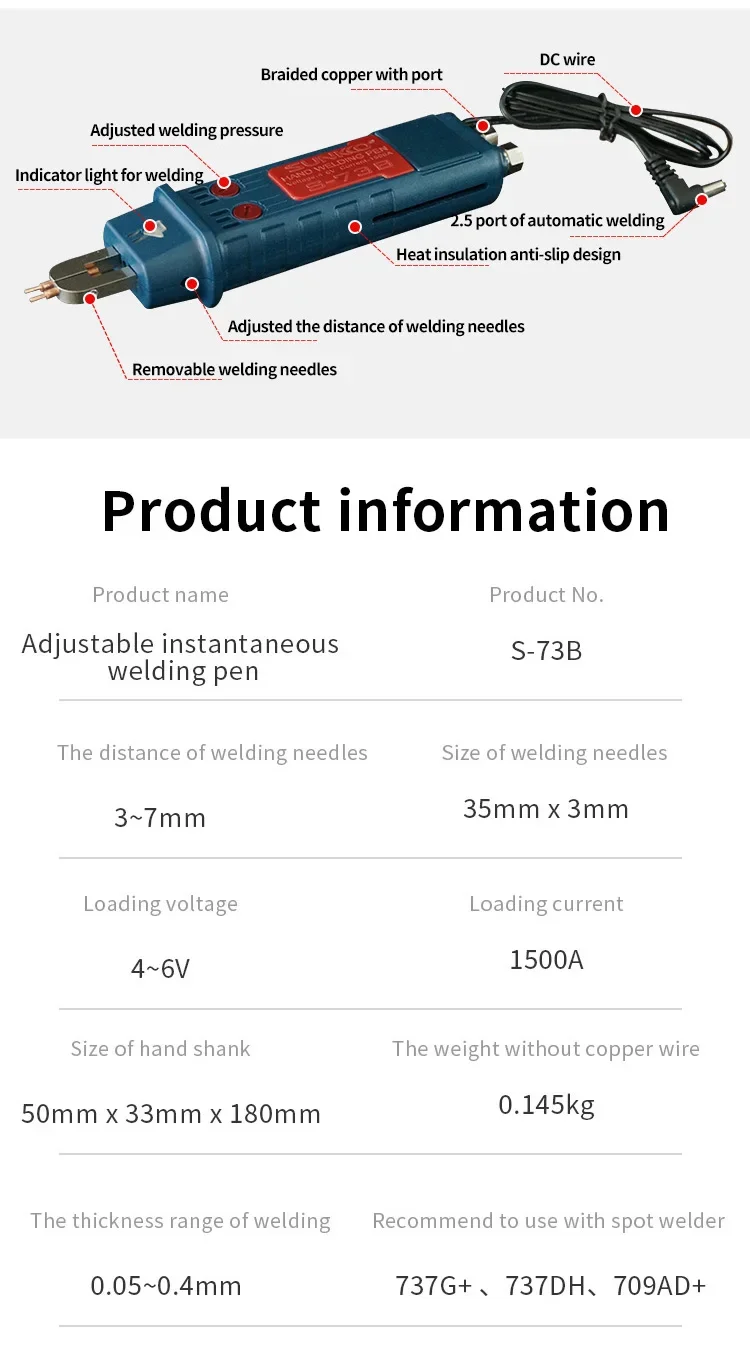

2040M25   73B Spot Welding Pen

Product model: S-73B

Adjustable solder pin spacing: 3~7mm

Soldering pin size: 35mm x 3mm

Load voltage: 4~6V

Load current: 1500A

Handle size: 50mm x 33mm x 180mm

Spot welding thickness range: 0.05mm~0.35mm

Recommended spot welding machine: HT-SW01D,HT-SW01H, HT-SW02A,HT-SW02H

0.05~0.35 Nickel sheet spot welding experiment of lithium battery

Support high-power spot welding / precision spot welding

Product Introduction

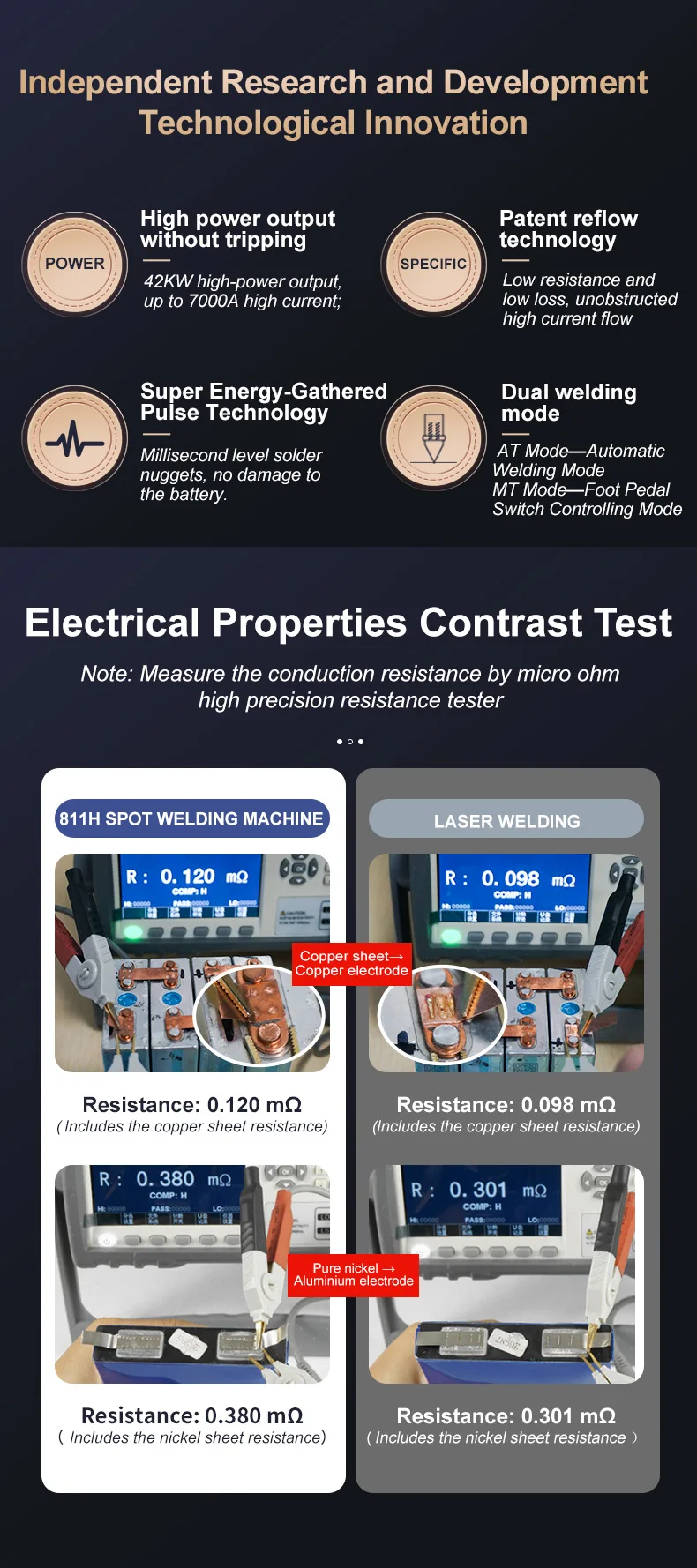

Independent Research and Development Technological Innovation

POWER

High power output without tripping

42KW high - power output, up to 7000A high current;

SPECIFIC

Patent reflow technology

Low resistance and low loss, unobstructed high current flow

Super Energy - Gathered Pulse Technology

Millisecond level solder nuggets, no damage to the battery.

Dual welding mode

AT Mode—Automatic Welding Mode

MT Mode—Foot Pedal Switch Controlling Mode

Detailed description

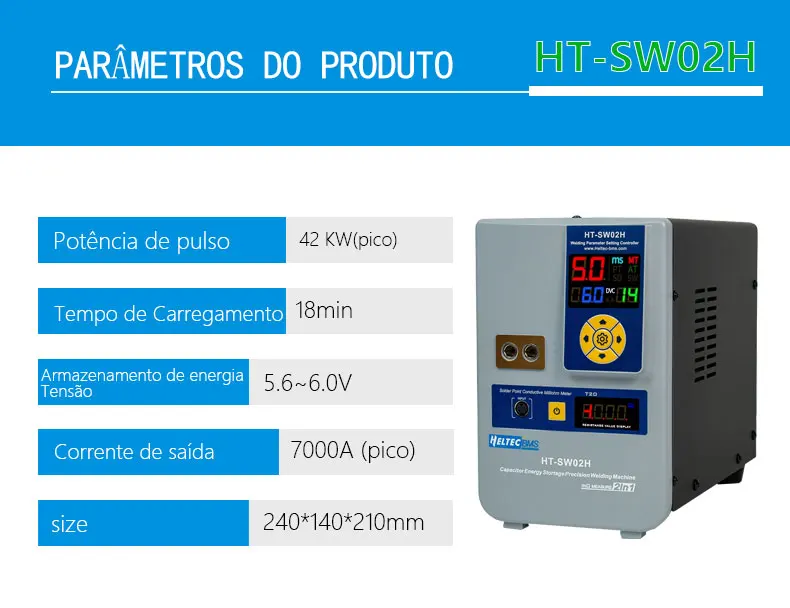

Model:HT-SW02H

Spot Welding PrincipleDC Energy Storage

Output Power42KW

Output Current7000A (Max.)

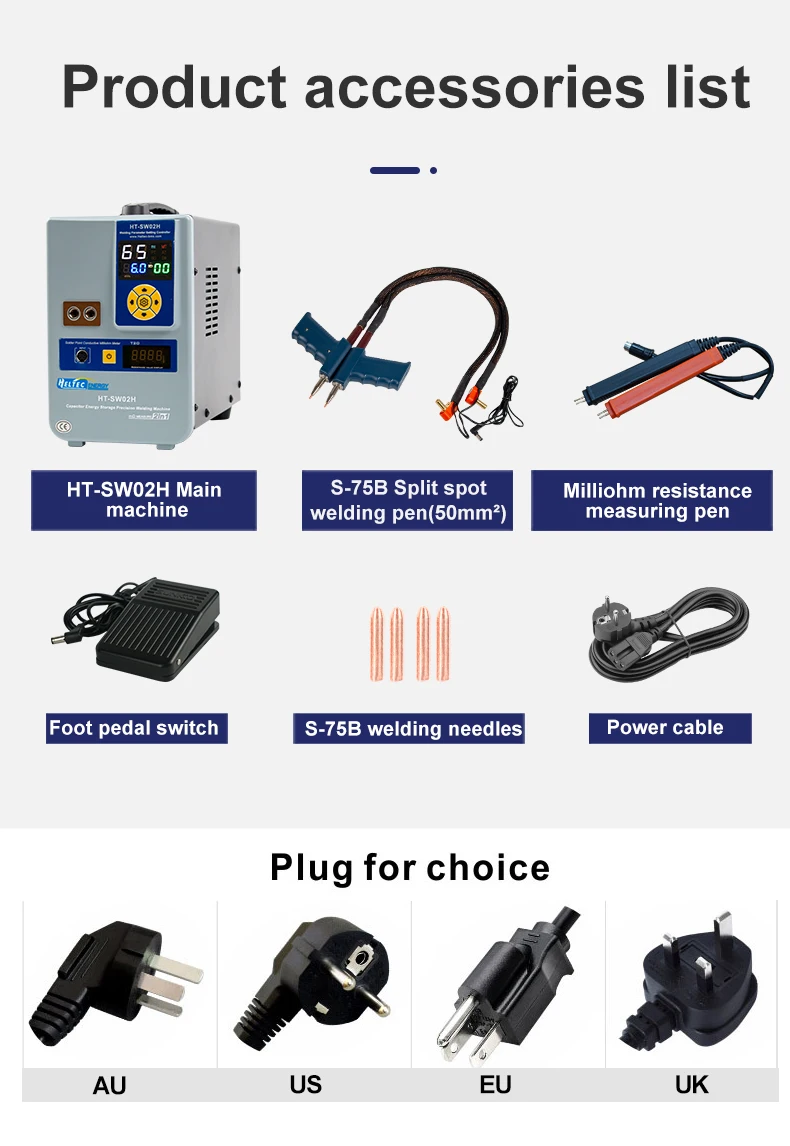

Standard Welding Tools

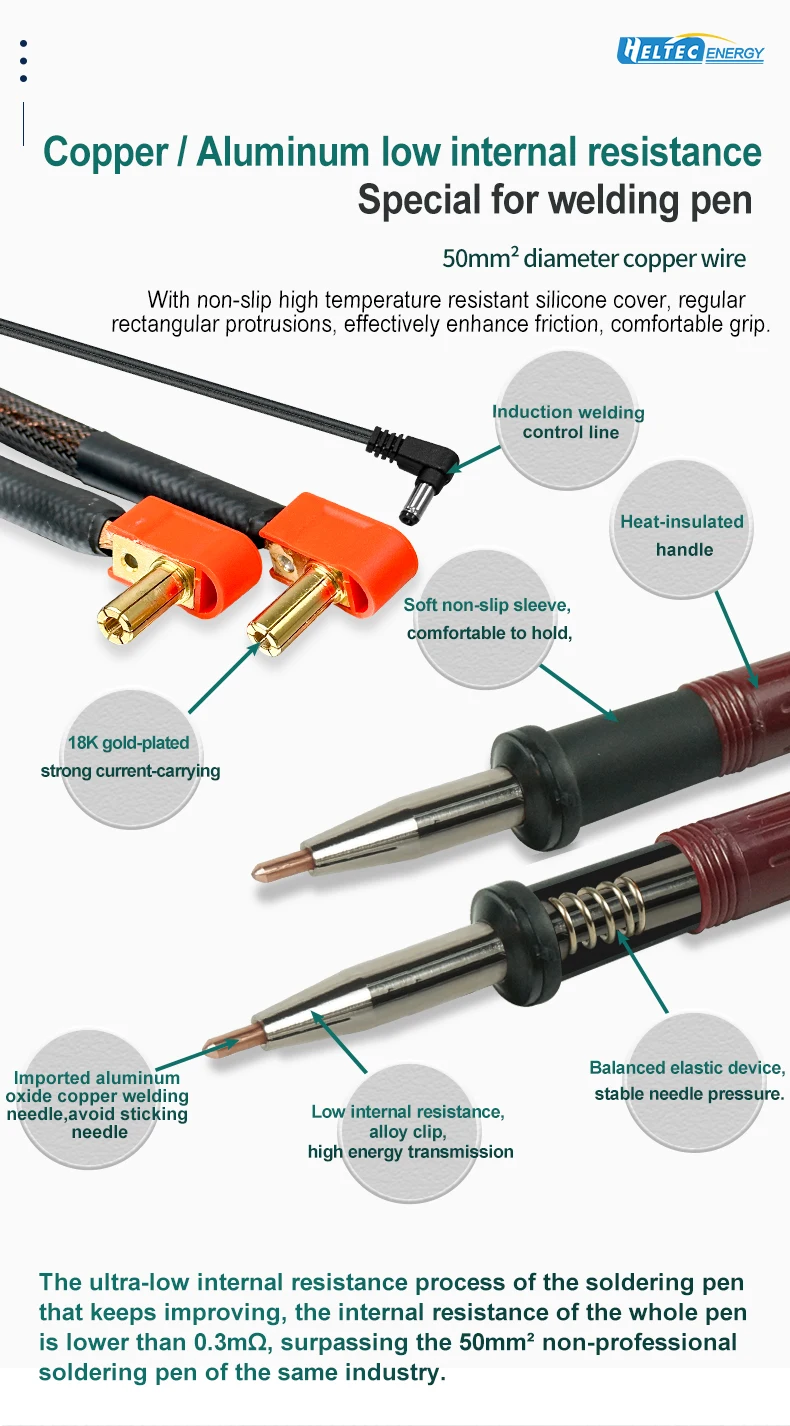

1. 75A (50mm²) Split-type Spot Welding Pen

2. Optional 73B (25mm²) Integrated Spot Welding Pen

Pure Nickel Welding (18650 Thickness)0.1~0.4mm (with 73B 25mm² Welding Pen)

Nickel-Plated Welding (18650 Thickness)0.1~0.5mm (with 73B 25mm² Welding Pen)

Stainless Steel Spot Welding0.1~0.7mm (with 75A 50mm² Welding Pen)

Note: Welding thickness over 0.5mm requires higher pressure; promote as needed.

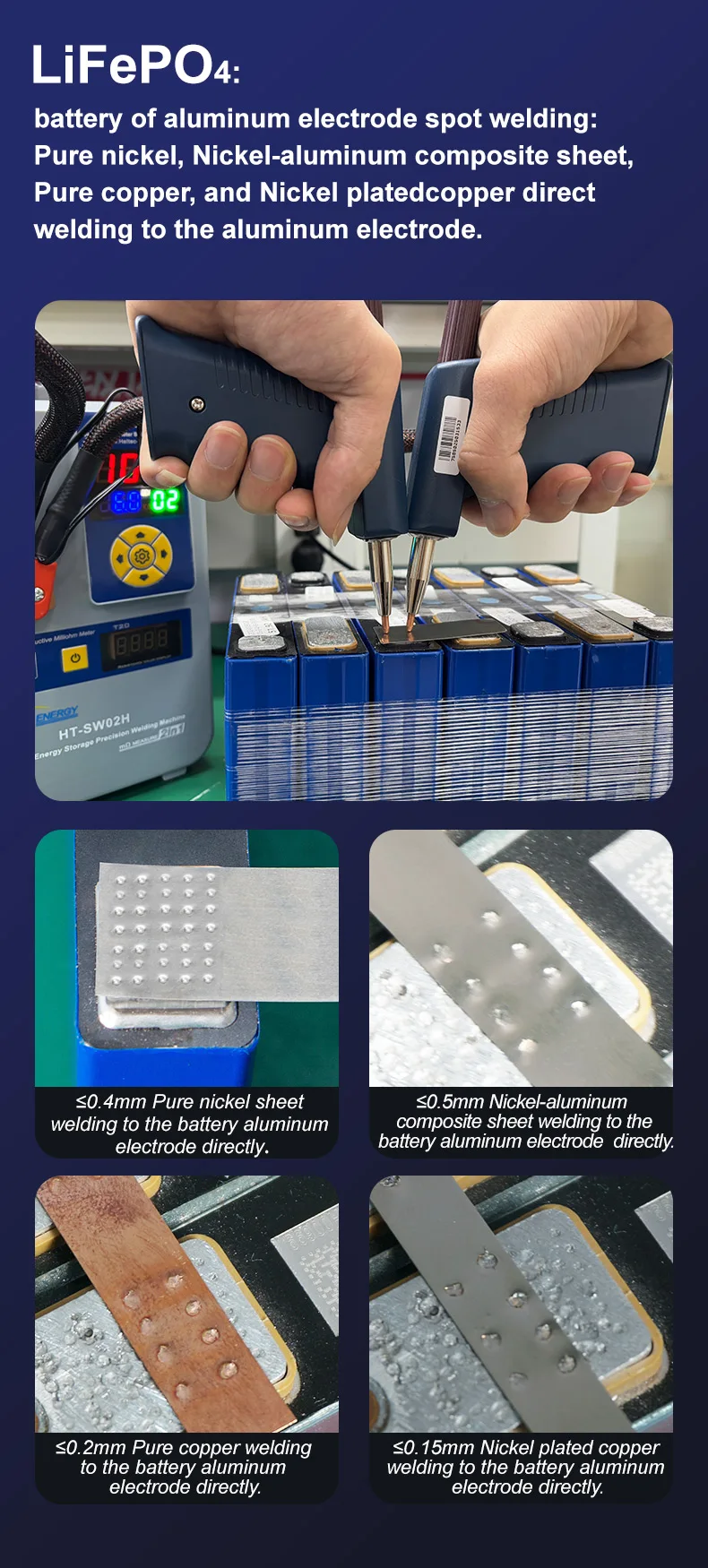

Pure Nickel Welding (LFP Aluminum Electrode):0.1~0.3mm (LFP = Lithium Iron Phosphate)

Nickel-Aluminum Composite Sheet Welding (LFP Aluminum Electrode):0.15~0.4mm (LFP = Lithium Iron Phosphate)

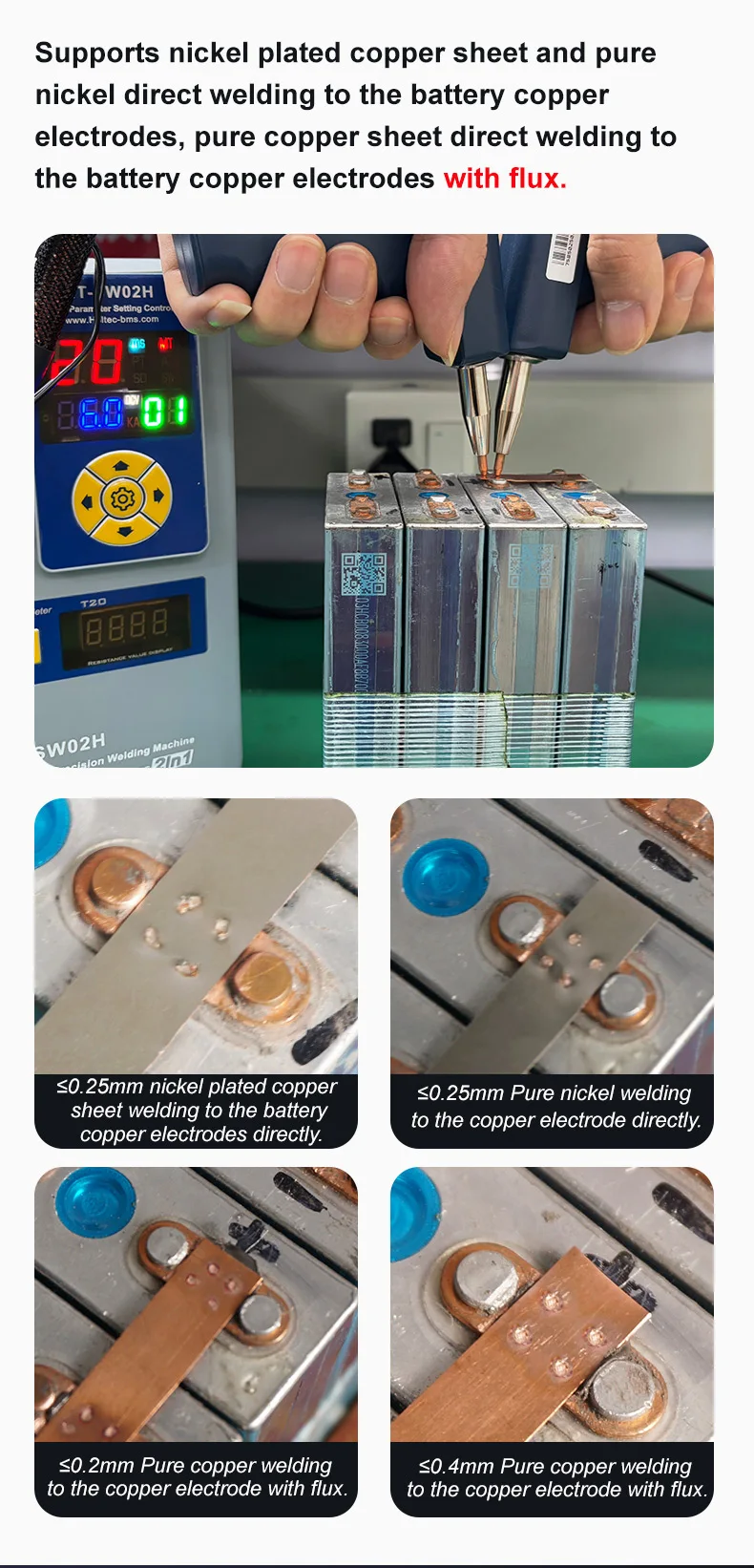

Copper Welding (LFP Copper Electrode, with Flux):0.15~0.4mm (LFP = Lithium Iron Phosphate)

Power Supply Voltage:AC 110V or 220V (Optional)

Output Voltage:DC 6.0V (Max.)

Energy Storage Charging Current:15A (Max.)

Initial Charging Time:Approximately 18 minutes

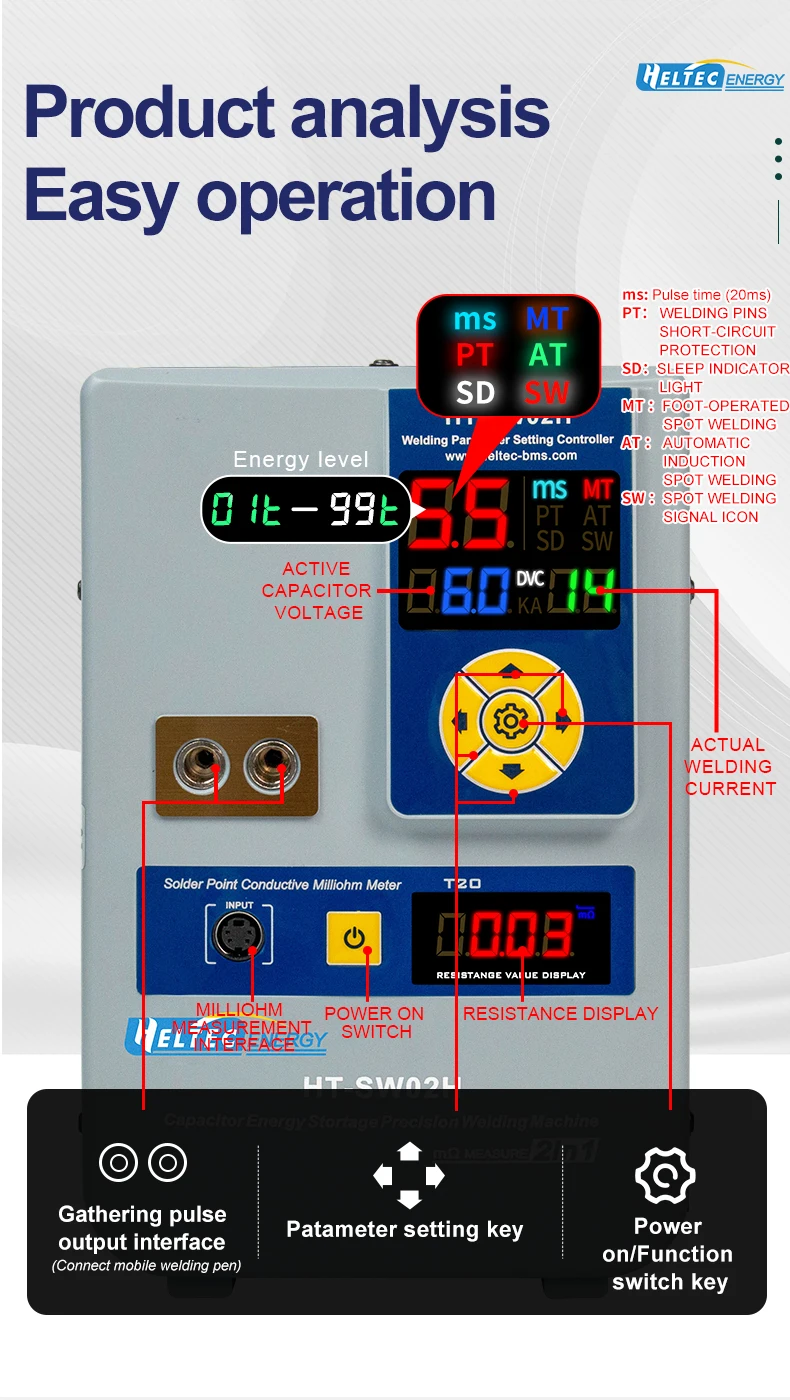

Trigger Mode

AT: Automatic Induction Trigger

MT: Foot Pedal Trigger

Atenções

1.Power no lado o capacitor foi liberado para o transporte seguro antes de sair da fábrica, quando você recebe a máquina, por favor ligue-o, carregue-o por 30 ~ 40minutes (SW01A), 20-30minutes (SW01D) ,18 minutos (SW01H), e espere a tensão subir entre 5.2 ~ 5.8V (SW01A / SW01D), 5.6-6.0V (SW01H) antes da soldadura por pontos.

2.Use o adaptador HeltecBMS para trabalhar com a máquina de solda. Um adaptador do fornecedor athird-party danificará o dispositivo.

3. Pleasewearglasses e luvas durante o processo de soldagem.

4.Remover os pinos de solda layeron da oxidação é a boa transferência forenergy.

5. Desconecte a máquina quando não está em uso.

6. A corrente de soldagem exibida instantaneamente é liberação de pulso, instrumentos de teste comuns não podem medir.

Os materiais 7.Welding devem ser limpos antes da soldagem. Remova qualquer manchador de óleo ou camadas de óxido na superfície para evitar má soldagem.

8.Manter fora do alcance das crianças.

A desmontagem 9.Unauthorized da máquina não é permitida e não é são10.Não use o produto emambiente inflamável, explosivo ou água-spray.
